超导磁共振液氦加装原理简介
发布人：大德医疗 发布日期：2018-01-31
在磁共振的发展历程中出现过三种磁体：常导磁体、永磁体和超导磁体。由于超导磁体场强高、稳定性强，所以目前医院磁共振设备所用的磁体大部分为超导磁体。
为了使磁体内超导线圈处于超导状态，需要极低的温度，因而磁体内使用了低温材料液氦，同时为了维持磁体内的低温环境，又使用了压缩机、冷头给磁体制冷。
常用的冷头有10K和4K两种。当磁体安装使用的是10K冷头时，液氦一直处于消耗状态；若磁体安装使用的是4K冷头，则当4K冷头系统遇到异常情况，比如冷头故障、压缩机故障、停电等也会消耗液氦，因此，不论是10K或是4K冷头的磁体都需要补充液氦。
当磁体中的液氦降低到一定的水平（50%-60%左右）时，我们需要及时为磁体补充液氦，否则磁体将存在失超的风险。下面就为大家讲解一下加液氦的大致过程。

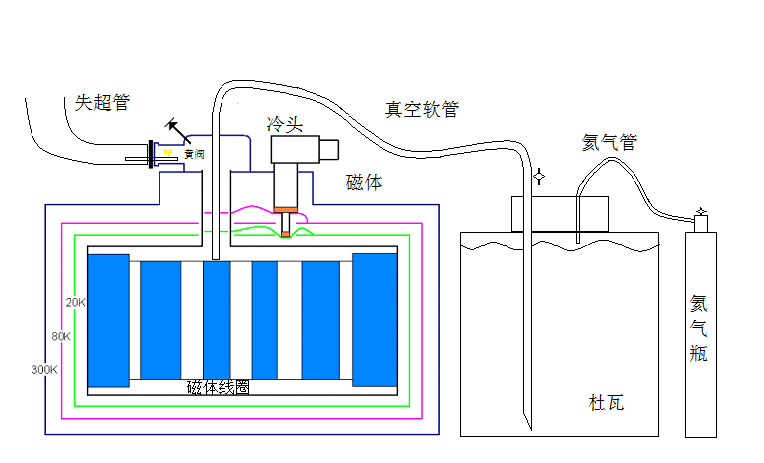

液氦添加过程示意图
杜瓦内装的是液氦，气瓶中装的是常温氦气，添加液氦就是用高压氦气将杜瓦中的液氦压入磁体中。
1、打开磁体上的泄压阀，降低磁体内的压力到30-40mBar，并且在添加液氦的过程中泄压阀需要一直开启。
2、当磁体压力降到30-40mBar时，打开磁体上液氦加装口，插入金属导管。注意：此过程中金属导管上的阀门应该打开，目的是利用磁体中氦气排净导管中的空气，金属导管插好后再关闭阀门。

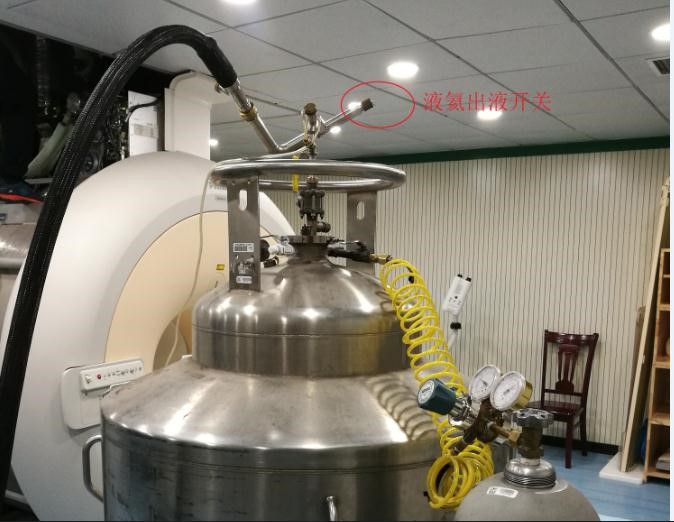

3、当排出的氦气呈现浓稠的白雾时说明氦气已经排尽，出来的已经是液氦，此时将两段管道连接起来，打开氦气瓶阀门开始往磁体中添加液氦。注意：黑色软管和插入磁体的导管连接之前，两端都要打开阀门排气，目的是为了把两端管道氦气排净，防止高温氦气进入磁体引起失超。

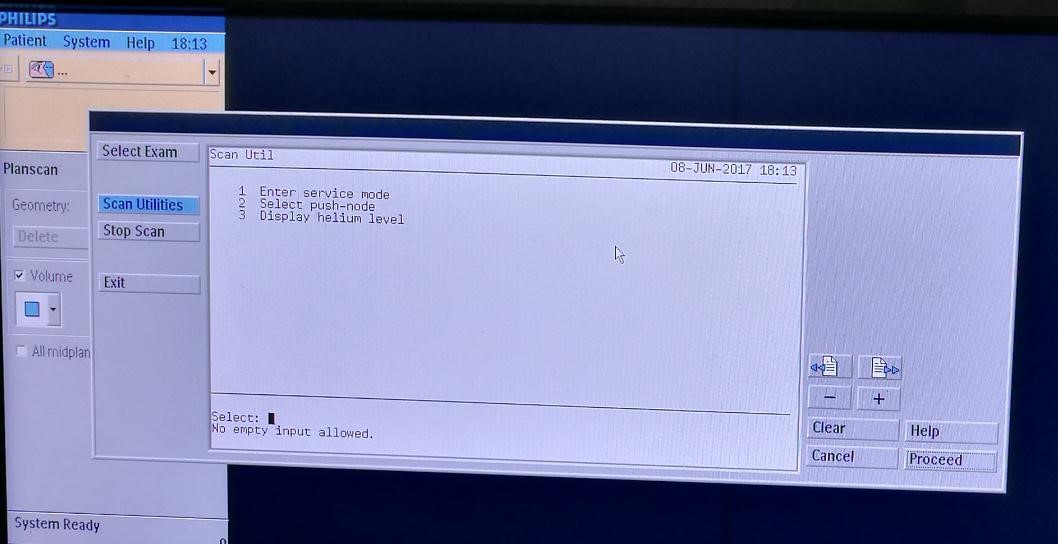

4、液氦充入过程中可以在应用界面查看液氦量。
温馨提示：
液氦添加过程中磁体一直是处在超导状态的，另外加装液氦是专业性很强、很复杂的工作，对加装工程师和现场使用的工具要求很高，在此只是简单介绍加装原理，并不能作为加液氦的技术指导依据。非专业人士请勿做任何尝试。
